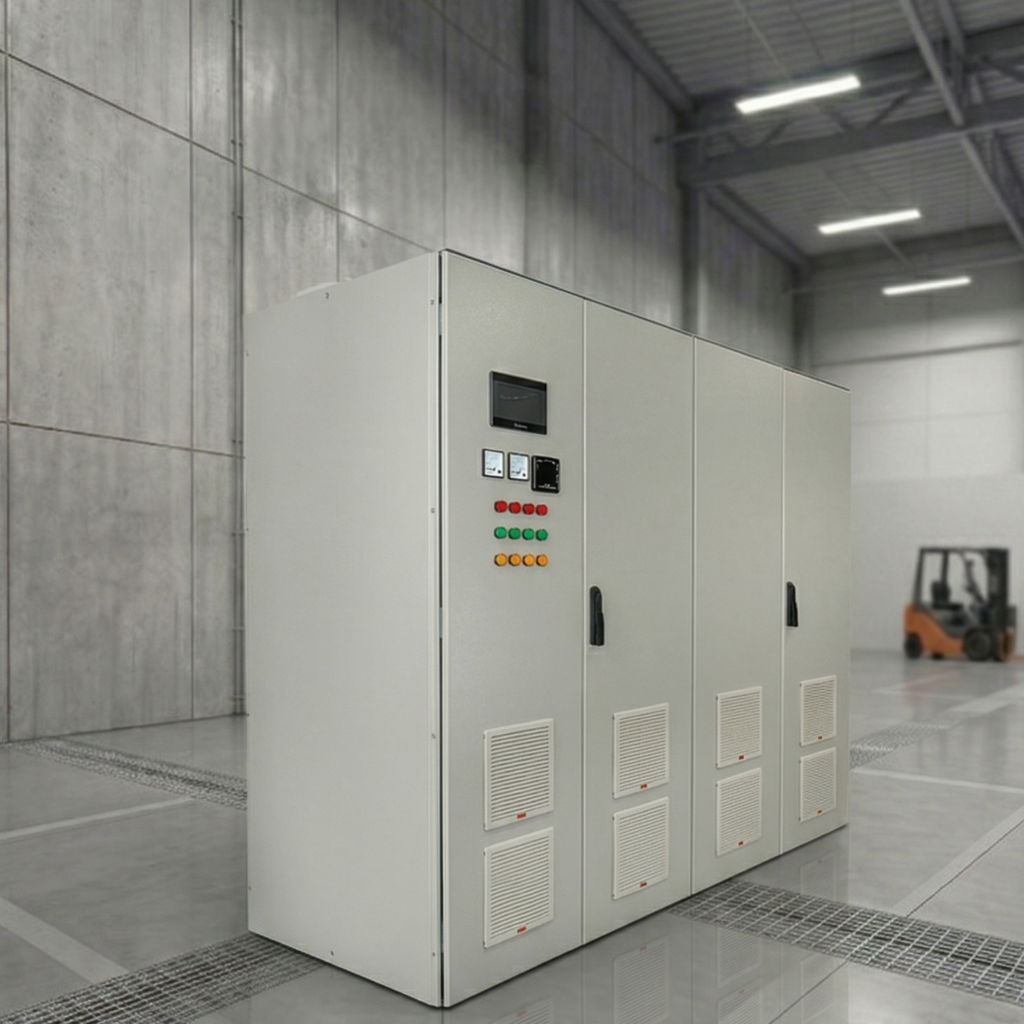

PLI Serisi
PLI Serisi
Elektrik motorları, endüstriyel tesislerin elektrik yükünün büyük bir bölümünü oluşturmaktadır. Elektrik motorları çalışmazsa fabrikalarda üretim durabilir. Ayrıca bilgisayar sistemleri, tıbbi cihazlar, haberleşme sistemleri, kontrol ve alarm sistemleri veya aydınlatma sistemleri gibi önemli elektrik yükleri korunmalı ve yedek enerji sağlanmalıdır. Bu tür kritik yükler elektrik kesintilerinden etkilenmemelidir. Ayrıca elektrik şebekesinde yüksek veya alçak gerilim, ani gerilim sıçramaları, frekans değişiklikleri gibi durumlar meydana gelebilir. Bu gibi durumlarda hem elektrik sistemlerini korumak hem de yedek enerji sağlamak gerekir. PL Serisi cihazlarımız bu amaç için tasarlanmıştır.
- Özellikler
- Parametreler
- Dokümanlar
- Teklif Al
- Saf sinüs dalga çıkışı
- 50 – 400 Hz çalışma aralığı
- Çıkışta izolasyon trafosu
- IPM veya IGBT teknolojisi
- DSP kontrollü hızlı işlem yapısı
- Yüksek aşırı yük kapasitesi
- IP20 – IP55 arası koruma sınıfı
- Sesli ve LED alarm sistemi
- Modbus protokolü ile uyumlu haberleşme
- Tüm terminallerde TMS koruması
- Otomatik başlatma ve arıza sonrası toparlanma
- Kendi kendine teşhis ve log kayıt sistemi
- Akıllı şarj özelliği ve dahili batarya izleme
- Kolay bakım ve onarım için modüler kart yapısı
| TEMEL ÖZELLİKLER | |||
|---|---|---|---|
| Model | PLI1100 | PLI3100 | PLI3300 |
| Giriş Fazı | Tek Faz | Üç Faz | Üç Faz |
| Çıkış Fazı | Tek Faz | Tek Faz | Üç Faz |
| Nominal Güç | 40kVA’ya kadar | 200kVA’ya kadar | 1000kVA’ya kadar |
| GİRİŞ PARAMETRELERİ | |||
| Şebeke & Bypass Voltajı | 110VAC / 115VAC / 120VAC 220VAC / 230VAC / 240VAC (Opsiyonel) |
||
| Voltaj Aralığı | ±10% (±15% / ±20% opsiyonel) | ||
| Bağlantı | 2W (P+N) | 3W (3P) / 4W (3P+N) | |
| Frekans | 50Hz, 60Hz veya 400Hz (±10%) | ||
| Doğrultucu Tipi | Tam Köprü | 6-Pulse / 12-Pulse | |
| ÇIKIŞ PARAMETRELERİ | |||
| Çıkış Voltajı | 110VAC / 115VAC / 120VAC 220VAC / 230VAC / 240VAC 190VAC / 200VAC / 210VAC 380VAC / 400VAC / 415VAC 440VAC / 460VAC / 600VAC |
||
| Frekans | 50Hz, 60Hz veya 400Hz (±15%) | ||
| Güç Faktörü | 0.8 (Opsiyonel 1) | ||
| THDu | %2 (lineer yük) | ||
| Crest Faktörü | 3:1 | ||
| Toparlanma Süresi | 25ms (±1% tolerans) | ||
| Aşırı Yük | %110: Sürekli %110-125: 10 dk %125-150: 1 dk |
||
| İzolasyon | Galvanik izolasyon trafosu | ||
| BATARYA PARAMETRELERİ | |||
| Batarya Tipi | VRLA / OPzV / OPzS / Ni-Cd | ||
| Batarya Voltajı | 110VDC / 220VDC (Opsiyonel) – 384VDC (Standart) | ||
| Şarj Voltajı | VRLA / OPzV / OPzS: 2.23VDC – 2.35VDC (Float), 2.40VDC (Boost) Ni-Cd: 1.42VDC – 1.7VDC |
||
| Şarj Akımı | VRLA: %10-15 kapasite Ni-Cd: %20 kapasite |
||
| Boost Süresi | 0 – 20 saat (ayarlanabilir) | ||
| FİZİKSEL ÖZELLİKLER | |||
| Kabin Tipi | Dik tip (Opsiyonel) | ||
| Renk | RAL7032, RAL7035 | ||
| Koruma Sınıfı | IP20 (Opsiyonel: IP21 – IP55) | ||
| Soğutma | Fanlı (Opsiyonel: doğal / su / akıllı fan) | ||
| Kablo Girişi | Alt (Opsiyonel: üst, arka, yan) | ||
| ORTAM KOŞULLARI | |||
| Depolama | -25°C / +70°C | ||
| Çalışma | -10°C / +50°C | ||
| Nem | %0 – %95 | ||
| Yükseklik | 1000m (sonrasında %1 düşüş) | ||
| Gürültü | 55dB – 85dB | ||
| HABERLEŞME | |||
| Standart | ModBus RTU (RS232) + opsiyonel RS485 / TCP-IP / SNMP | ||
| Paralel | Pasif: sınırsız (Opsiyonel aktif: 4 cihaz) | ||
| HMI | LED/LCD (Opsiyonel: dokunmatik) | ||
| Diller | TR, EN, DE, NL, PT, ES, RU | ||
| KORUMALAR | |||
| Batarya | Sıcaklık kompanzasyonu, LVD, akım sınırlama | ||
| Giriş/Çıkış | MCB / MCCB | ||
| STANDARTLAR | |||
| EN62040-1 | UPS güvenlik | ||
| EN62040-2 | EMC | ||
| ISO14001 – ISO9001 | Kalite | ||
